MQ6025a大工具磨床

下載產品手冊 →

產品亮點

主要參數

產品特點
MQ6025a大工具磨床適用于刃磨高速鋼，硬質合金或其它材料刀具，也便于磨削外圓，平面溝槽和成形面等。若配備特殊附件，還能磨制各種齒輪、蝸輪滾刀，成形刀、球頭銑刀，麻花鉆，錐鉸刀等。

本機床砂輪架機構靈活、可做二度空間調整，工作頭架可做雙向回轉，并具有一端NT50和一端莫氏5#錐孔，便于裝置各種刀具及夾具。工作臺支承于預加載荷的直線導軌上，運行平滑精確。（可按需訂購投影儀裝置）

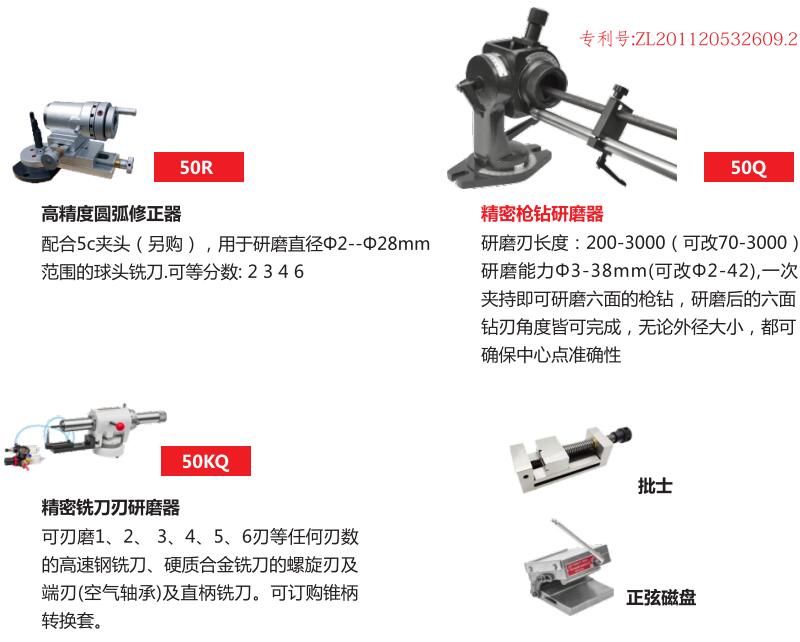

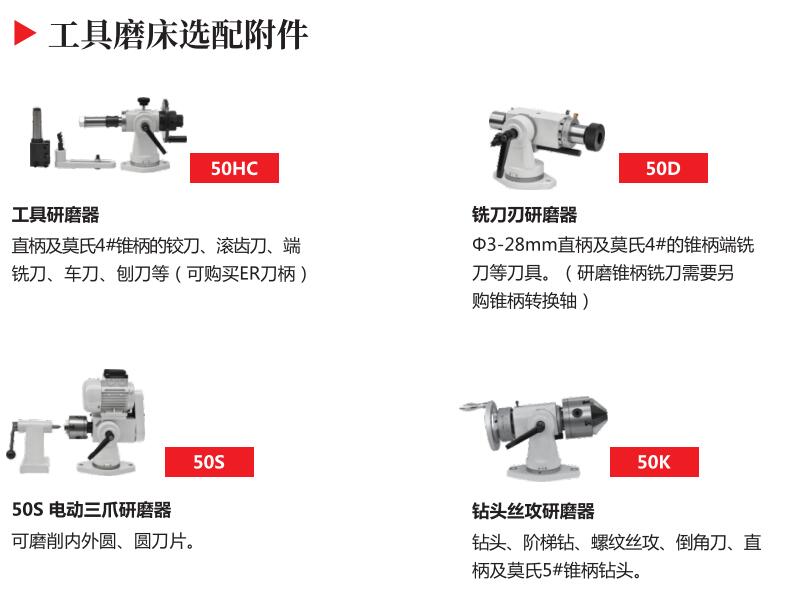

工具磨床選配附件

主要參數

產品型號		MQ6025A
在頂尖上工件回轉直徑		250mm
前后頂尖距距離		630mm
工作臺面尺寸（長x寬）		940x135mm
工作臺縱向移動量		480mm
工作臺回轉角度		120°(60°)
磨頭（或溜板）水平方向移動量		230mm
磨頭中心高		120-122mm
砂輪中心線對頂尖中心線間距離		50mm
砂輪中心線對頂尖中心線間距離		280mm
砂輪中心線到工作臺的中心高		320-328mm
磨頭垂直方向移動量		230mm
砂輪中心線對頂尖中心線上升		175mm
砂輪中心線對頂尖中心線下降		55mm
磨頭回轉角度在水平面內		360°
磨頭回轉角度在垂直平面內		30°（±15°）
主軸末端錐度		莫氏5#錐度
磨頭電動機（50HZ）	功率	0.85/1.1KW
	轉速	1400/2800轉/分
磨頭主軸轉速		3050/6095轉/分
磨外圓附件電動機（50HZ）	功率	0.25KW
	轉速	1400轉/分
機床尺寸（長x寬x高）		1460X1102X1240（mm）
機床重量		940kg
